5. Tree(트리)

Tree(트리)

• 나무와 유사하게 비선형(데이터가 계층적 구조로 이루어짐) 구조로 이루어져 있는 자료구조
• 트리는 다른 자료구조보다 자료를 저장하거나 검색하는 방법이 간단하고 메모리를 효율적으로 사용할 수 있다.

구성

• 트리는 크게 Root(뿌리), Branch(가지),leaf(잎) 세 가지 요소로 이루어짐
• Root : 트리 구조에서 최상위에 존재하는 노드이다.
• Branch : Root Node or Sub Tree 와 leaf 사이에 있는 노드를 말한다(자식).
• Leaf(Terminal Node) : Branch Node의 맨 끝에 달려있는 노드로, 밑으로 또 다른 노드가 연결되어 있지 않은 노드를 말한다(Terminal(단말)노드).
• Node : 트리의 구성요소에 해당하는 요소를 말한다.
• Edge : 노드와 노드를 연결하는 연결선이다.
• Sub-Tree : 큰 트리(전체)에 속하는 작은 트리
• Level(Depth) : 루트노드에서 해당 노드까지 경로의 길이로 트리에서 각 층별로 숫자를 매김
• Height : 트리의 최고 레벨 (3)
• Length : 출발 노드에서 목적 노드까지 거쳐야하는 노드의 개수
• Degree(차수) : 해당 노드의 자식노드 개수를 말한다.

트리의 표현

1. 중첩된 괄호(Nested Parenthesis) : 같은 레벨의 노드를 괄호로 묶어 표현
2. 중첩된 집합(Nested Set) : 트리를 집합관계로 표현
3. 들여쓰기(Indentation) : 들여쓰기로 표현된 트리

노드 표현

부모와 자식, 형제노드를 서로 연결짓는 방법

1. N-Link(N-링크 표현법) : 노드의 차수가 N개라면 노드가 N개의 링크를 가지고 있어서 이 링크들이 각각 자식 노드를 가리키도록 노드를 구성하는 방법(단점, 차수가 노드마다 달라지는 트리에서는 적용하기 어렵고 복잡한 트리를 만들게됨)
2. Left Child-Right Sibling(왼쪽 자식, 오른쪽 형제 표현법) : N개의 차수를 가진 노드의 표현이 2개의 포인터(링크), 왼쪽-오른쪽 형제만 가진다.

구현

• 노드의 선언

typedef struct _Node {
    int data;
    struct _Node *left;
    struct _Node *right;
}TreeNode;

• 노드의 생성

TreeNode* createNode(int data) {
  TreeNode newNode = (TreeNode*)malloc(sizeof(TreeNode));
  newNode->left = NULL;
  newNode->right = NULL;
  newNode->data = data;
  return newNode;
}

• 트리 연결

void addChildNode(TreeNode* parent, TreeNode* child) {
  if (parent->left == NULL) {
    parent->left = child;
  } else {
    TreeNode* tmpNode = parent->left;
    while(tmpNode->right != null) {
      tmpNode = tmpNode->right;
    }
    tmpNode->right = child;
  }
}

• 트리 출력

  void printTree(TreeNode* node, int depth) {
    int i = 0;
    for (int i =0; i<depth; i++) {
      printf(" ");
    }
    printf("%d\n", node->data);
    if (node->left != NULL) {
      printTree(node->left, depth+1);
    }
    if (node->right != NULL) {
      printTree(node->right, depth+1);
    }
  }



ExpressionTree(수식트리)

• 하나의 연산자가 두 개의 피 연산자를 취한다는 가정아래 두 가지 규칙을 가짐
  1. 피연산자는 Left Node
  2. 연산자는 root Node or Branch Node

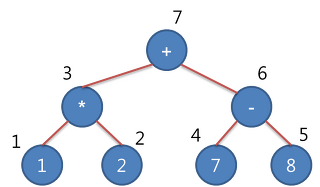

ExpTree

ex) 1 * 2 + (7-8)은 위와 같이 수식트리로 만들 수 있음(후위표기)

알고리즘

1. 수식을 뒤에서부터 앞쪽으로 읽어옴
2. 수식에서 제일 마지막에 있는 토큰은 루트노드가 된다.
3. 후위표기식에서 가장 마지막에 있는 토큰은 항상 연산자이다.
4. 수식에서 읽어낸 토큰이 연산자인 경우 가지노드가 되고, 이 토큰 다음에 따라오는 두 개의 토큰은 각각 오른쪽과 왼쪽 자식노드가 된다.
5. 다음 토큰에도 연속해서 연산자인 경우 토큰으로부터 만들어지는 하위 트리가 완성된 이후에 읽어낸 토큰이 왼쪽 자식노드가 된다.
6. 수식에서 읽어낸 토큰이 숫자이면 Left노드이다.

package algorithm;

import java.math.BigDecimal;

public class ExpTree {
	class Node {
		private Object data;
		private Node left;
		private Node right;

		public Node() {
			data = null;
			left = null;
			right = null;
		}

		public Node(Object data) {
			this.data = data;
			left = null;
			right = null;
		}
	}

	public void expressionTree(StringBuilder postFixExp, Node node) {
		int len = postFixExp.length();
		char token = postFixExp.charAt(len - 1);
		postFixExp = postFixExp.deleteCharAt(len - 1);

		switch (token) {
		case '+':
		case '-':
		case '*':
		case '/':
			node = new Node(token);
			// Operator
			expressionTree(postFixExp, node.right);
			expressionTree(postFixExp, node.left);
			break;
		default:
			// Operand
			node = new Node(token);
			break;
		}
	}

	public double evaluate(Node tree) {
		double left = 0;
		double right = 0;
		double result = 0;
		if (tree == null) {
			return 0;
		}
		char data = (char) tree.data;
		System.out.println("char data : " + data);
		switch (data) {
		case '+':
		case '-':
		case '*':
		case '/':
			left = evaluate(tree.left);
			right = evaluate(tree.right);
			if (data == '+') {
				result = left + right;
			} else if (data == '-') {
				result = left - right;
			} else if (data == '*') {
				result = left * right;
			} else if (data == '/') {
				result = new BigDecimal(left).divide(new BigDecimal(right)).doubleValue();
			}
			break;
		default:
			result = new BigDecimal((char) tree.data).doubleValue();
			break;
		}
		return result;
	}

	public void postOrderPrint(Node tree) {
		if (tree == null) {
			return;
		}
		postOrderPrint(tree.left);
		postOrderPrint(tree.right);
		System.out.print(tree.data);

	}

	public void inOrderPrint(Node tree) {
		if (tree == null) {
			return;
		}
		System.out.print("(");
		inOrderPrint(tree.left);
		System.out.print(tree.data);
		inOrderPrint(tree.right);
    System.out.print(")");
	}
}







Binary Tree(이진트리)

• 모든 노드가 최대 2개의 자식노드를 가질 수 있는 트리로 루트 노드를 중심으로 둘로 나뉘는 두 개의 서브 트리도 이진트리어야 하고 하위 트리도 이진트리로 구성되어 있다.
• 최대 노드의 차수는 2이므로 자식 노드가 아예 없거나 하나 또는 둘 뿐이다.

이진트리의 종류



• 포화 이진 트리(Full Binary Tree) : 모든 레벨별로 노드가 꽉 찬 이진 트리를 말한다.
• 완전 이진 트리(Complete Binart Tree) : 포화 이진 트리를 이루기 전 단계의 트리로, 잎 노드들이 왼쪽부터 차곡차곡 채워진 이진 트리이며 모든 노드에 자식 노드가 하나도 없거나 아니면 2개의 자식 노드를 갖는 이진 트리이다.
• 높이 균형 트리(Height Balanced Tree) : 왼쪽 하위 트리와 오른쪽 하위 트리의 높이가 1 이상 차이나지 않는 트리
• 완전 높이 균형 트리(Completely Height Balanced Tree) : 왼쪽 하위 트리와 오른쪽 하위 트리의 높이가 같은 트리

이진트리의 순회

• 트리 내 노드들 사이를 돌아다니는 것
•

종류

• 전위순회 (Preorder Traversal)
  1. 방문순서 : root->left->right
  2. root node 부터 시작하여 아래로 내려오며
  3. 왼쪽 하위 트리의 방문이 끝나면
  4. 오른쪽 하위트리를 방문 하는 방식

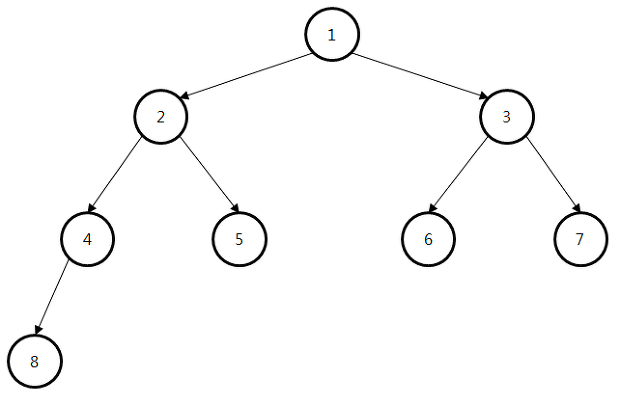

  5. 순서 : 1->2->4->8->5->3->6->7
  6. ( 1( 2(4(8),5), 3( 6, 4) ))
• 중위순회 (Inorder Traversal)
  1. 방문순서 : left->root->right
  2. 왼쪽 하위 트리부터 시작해서
  3. 루트를 거쳐
  4. 오른쪽 하위 트리를 방문
  5. 순서 : 8->4->2->5->1->6->3->7
• 후위순회 (Postorder Traversal)
  1. 방문순서 : left->right->root
  2. 왼쪽 하위 트리부터 시작해서
  3. 오른쪽 하위트리를 거쳐서
  4. 루트를 방문
  5. 순서 : 8->4->5->2->6->7->3->1

이진트리 구현

BinaryTre.h

#include <stdio.h>
#include <stdlib.h>

#ifndef BINARYTREE_H
#define BINARYTREE_H

typedef char Element;
typedef struct _Node {
    struct _Node* left;
    struct _Node* right;
    Element data;
}TreeNode;

TreeNode* createNode(Element element);
void inOrderTree(TreeNode* node);
void preOrderTree(TreeNode* node);
void postOrderTree(TreeNode* node);

#endif //BINARYTREE_H

BinaryTree.c

//
// Created by Paik Seung Cheol on 2017. 9. 11..
//

#include "BinaryTree.h"

TreeNode* createNode(Element element) {
    TreeNode* newNode = (TreeNode*)malloc((sizeof(TreeNode)));
    newNode->data = element;
    newNode->left = NULL;
    newNode->right = NULL;
}
/**
 * left->root->right;
 * @param node
 */
void inOrderTree(TreeNode* node) {
    if (node == NULL)
        return;
    inOrderTree(node->left);
    printf("%c ");
    inOrderTree(node->right);
}
/**
 * root->left->right;
 * @param node
 */
void preOrderTree(TreeNode* node) {
    if (node == NULL)
        return;
    printf("%c ");
    preOrderTree(node->left);
    preOrderTree(node->right);
}
/**
 * left->right->root;
 * @param node
 */
void postOrderTree(TreeNode* node) {
    if (node == NULL)
        return;
    postOrderTree(node->left);
    inOrderTree(node->right);
    printf("%c ");

}

int main() {
    TreeNode* rootNode = createNode('A');
    TreeNode* BNode = createNode('B');
    TreeNode* CNode = createNode('C');
    TreeNode* DNode = createNode('D');
    TreeNode* ENode = createNode('E');
    TreeNode* FNode = createNode('F');
    TreeNode* GNode = createNode('G');

    rootNode->left = BNode;
    rootNode->right = CNode;
    BNode->left = DNode;
    BNode->right = ENode;
    CNode->left = FNode;
    CNode->right = GNode;

    printf("InOrder : ");
    inOrderTree(rootNode);
    printf("\\n");
    printf("PreOrder : ");
    preOrderTree(rootNode);
    printf("\\n");
    printf("PostOrder : ");
    postOrderTree(rootNode);
    printf("\\n");

}

Binary Tree(이진트리)

• 모든 노드가 최대 2개의 자식노드를 가질 수 있는 트리로 루트 노드를 중심으로 둘로 나뉘는 두 개의 서브 트리도 이진트리어야 하고 하위 트리도 이진트리로 구성되어 있다.
• 최대 노드의 차수는 2이므로 자식 노드가 아예 없거나 하나 또는 둘 뿐이다.

이진트리의 종류

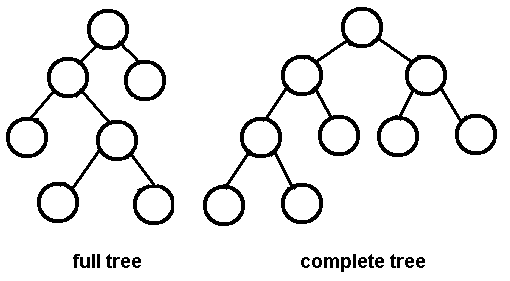

                                                                        binaryTree

• 포화 이진 트리(Full Binary Tree) : 모든 레벨별로 노드가 꽉 찬 이진 트리를 말한다.
• 완전 이진 트리(Complete Binart Tree) : 포화 이진 트리를 이루기 전 단계의 트리로, 잎 노드들이 왼쪽부터 차곡차곡 채워진 이진 트리이며 모든 노드에 자식 노드가 하나도 없거나 아니면 2개의 자식 노드를 갖는 이진 트리이다.
• 높이 균형 트리(Height Balanced Tree) : 왼쪽 하위 트리와 오른쪽 하위 트리의 높이가 1 이상 차이나지 않는 트리
• 완전 높이 균형 트리(Completely Height Balanced Tree) : 왼쪽 하위 트리와 오른쪽 하위 트리의 높이가 같은 트리

이진트리의 순회

• 트리 내 노드들 사이를 돌아다니는 것

종류

• 전위순회 (Preorder Traversal)
  1. 방문순서 : root->left->right
  2. root node 부터 시작하여 아래로 내려오며
  3. 왼쪽 하위 트리의 방문이 끝나면
  4. 오른쪽 하위트리를 방문 하는 방식
  5. 순서 : 1->2->4->8->5->3->6->7
  6. ( 1( 2(4(8),5), 3( 6, 4) ))
• 중위순회 (Inorder Traversal)
  1. 방문순서 : left->root->right
  2. 왼쪽 하위 트리부터 시작해서
  3. 루트를 거쳐
  4. 오른쪽 하위 트리를 방문
  5. 순서 : 8->4->2->5->1->6->3->7
• 후위순회 (Postorder Traversal)
  1. 방문순서 : left->right->root
  2. 왼쪽 하위 트리부터 시작해서
  3. 오른쪽 하위트리를 거쳐서
  4. 루트를 방문
  5. 순서 : 8->4->5->2->6->7->3->1

이진트리 구현

BinaryTre.h

#include <stdio.h>
#include <stdlib.h>

#ifndef BINARYTREE_H
#define BINARYTREE_H

typedef char Element;
typedef struct _Node {
    struct _Node* left;
    struct _Node* right;
    Element data;
}TreeNode;

TreeNode* createNode(Element element);
void inOrderTree(TreeNode* node);
void preOrderTree(TreeNode* node);
void postOrderTree(TreeNode* node);

#endif //BINARYTREE_H

BinaryTree.c

//
// Created by Paik Seung Cheol on 2017. 9. 11..
//

#include "BinaryTree.h"

TreeNode* createNode(Element element) {
    TreeNode* newNode = (TreeNode*)malloc((sizeof(TreeNode)));
    newNode->data = element;
    newNode->left = NULL;
    newNode->right = NULL;
}
/**
 * left->root->right;
 * @param node
 */
void inOrderTree(TreeNode* node) {
    if (node == NULL)
        return;
    inOrderTree(node->left);
    printf("%c ");
    inOrderTree(node->right);
}
/**
 * root->left->right;
 * @param node
 */
void preOrderTree(TreeNode* node) {
    if (node == NULL)
        return;
    printf("%c ");
    preOrderTree(node->left);
    preOrderTree(node->right);
}
/**
 * left->right->root;
 * @param node
 */
void postOrderTree(TreeNode* node) {
    if (node == NULL)
        return;
    postOrderTree(node->left);
    inOrderTree(node->right);
    printf("%c ");

}

int main() {
    TreeNode* rootNode = createNode('A');
    TreeNode* BNode = createNode('B');
    TreeNode* CNode = createNode('C');
    TreeNode* DNode = createNode('D');
    TreeNode* ENode = createNode('E');
    TreeNode* FNode = createNode('F');
    TreeNode* GNode = createNode('G');

    rootNode->left = BNode;
    rootNode->right = CNode;
    BNode->left = DNode;
    BNode->right = ENode;
    CNode->left = FNode;
    CNode->right = GNode;

    printf("InOrder : ");
    inOrderTree(rootNode);
    printf("\\n");
    printf("PreOrder : ");
    preOrderTree(rootNode);
    printf("\\n");
    printf("PostOrder : ");
    postOrderTree(rootNode);
    printf("\\n");

}
